凯德美氟碳粉（KDM3000）建筑铝型材应用场景
 一、建筑铝型材客户常规生产设备：

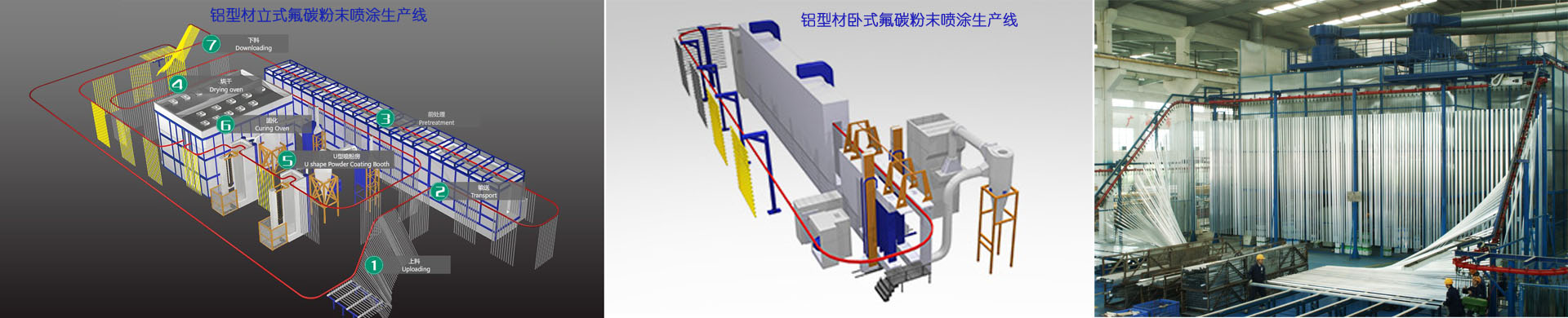

       立式自动粉末喷涂生产线，卧式粉末喷涂生产线


二、建筑铝型材客户通用产品：
 铝单板，铝合金型材，铝天花。

三、建筑铝型材行业国家标准：

   ①、GB5237.4-2004《铝合金建筑型材  第4部分：粉末喷涂型材》

          参照欧洲Qualicoat第10版《建筑用铝型材表面色漆、清漆和粉末涂层的质量控制规范》、美国建筑制造业协会AAMA2603-02《铝型
          材、板材，有色有机聚合物涂层的性能要求试验方法》、AAMA2604-02《铝型材、板材高性能有机聚合物涂层的性能要求与试验方
          法》、AAMA2605-02《铝型材、板材超高性能有机聚合物涂层的性能要求与试验方法》、英国 BS6496《建筑外部件用铝表面有机粉
          末涂层》等标准制订。

          本标准将涂层性能分为A、B两个等级。其中A级代表高性能涂层，B级代表普通性能涂层，

          凯德美氟碳粉属于A级高性能涂层“有机聚合物粉末涂层”。

  ②、建筑装饰用铝单板GBT23443-2009
      《建筑装饰用铝单板(GB/T 23443-2009)》由中国建筑材料联合会提出，全国轻质与装饰装修建筑材料标准化技术委员
               会 （SAC/TC 195）归口，中国建筑材料检验认证中心、国家建筑材料测试中心负责起草。《建筑装饰用铝单板(GB/T
               23443-2009)》中的附录B和附录C为规范性附录，附录A和附录D为资料性附录。

 四、氟碳粉标准制定和性能比较：



GB5237.4-200X质量项目	AAMA2603		AAMA2604		AAMA2605		QUALICOAT
	等同或松于国标	内容差异	等同或松于国标	内容差异	等同或松于国标	内容差异	等同或松于国标	内容差异
涂层厚度	×	80%的局部膜厚≥20um； 局部膜厚≥17 um	×	80%的局部膜厚≥30um； 局部膜厚≥25 um	×	80%的局部膜厚≥30um； 局部膜厚≥25 um	×	最小平均膜厚≥60 um； 局部膜厚≥48um
光泽	×	±5units	×	±5units	×	±5units	×	光泽度 0~30：±5units 31~70：±7units 71~100：±10units
颜色、色差、外观	√	3米处，900观察表面缺陷。颜色在商定范围。	√	3米处，900观察表面缺陷。颜色在商定范围。	√	3米处，900观察表面缺陷。颜色在商定范围。	√	3米处，600观察表面缺陷。户内3m、户外5m观察光泽、颜色
硬度	×	≥H	×	≥F	×	≥F	√	—
附着力	×	划格间距1mm， 无沸水附着力	×	划格间距1mm	×	划格间距1mm	×	划格间距随膜厚变化
耐冲击	×	18N·M，（3±0.3）mm，标准试板不同	×	18N·M，（3±0.3）mm，标准试板不同	×	18N·M，（3±0.3）mm，标准试板不同	×	背冲，标准试板不同
杯突试验	√	不要求	√	不要求	√	不要求	×	标准试板不同
抗弯曲	√	不要求	√	不要求	√	不要求	×	标准试板不同
耐磨	√	不要求	√	—	√	—	√	不要求
耐沸水	√	不要求	√	不要求	√	不要求	√	—
耐盐酸	√	—	√	—	√	—	√	不要求
耐溶剂	√	不要求	√	不要求	√	不要求	×	往返轻擦
耐灰浆	√	—	√	—	√	—	√	—
GB5237.4-200X质量项目	AAMA2603		AAMA2604		AAMA2605		QUALICOAT
	等同或松于国标	内容差异	等同或松于国标	内容差异	等同或松于国标	内容差异	等同或松于国标	内容差异
耐洗涤剂	×	洗涤剂的组成不同 所用材料标准不同	×	洗涤剂的组成不同 所用材料标准不同	×	洗涤剂的组成不同 所用材料标准不同	√	不要求
耐盐雾	×	NSS  1000小时	×	NSS  3000小时	×	NSS  4000小时	×	ASS 1000小时，,划十字至基体， 渗透≤4mm， ＜16mm/10cm2
耐湿热	×	380C，100%RH，1500h	×	380C，100%RH， 3000h	×	380C，100%RH， 4000h	×	400C，100%RH， 1000h
耐候性	×	氙灯1000h 佛罗里达≥1年	×	佛罗里达≥5年	×	佛罗里达≥10年	×	氙灯1000h，还规定自然耐候
耐硝酸、耐清洁剂	√	不要求	×	有具体规定	×	有具体规定	√	不要求
耐烘烤、耐加工	√	不要求	√	不要求	√	不要求	√	不要求
马丘、抗锯钻、SO2湿热试验	√	不要求	√	不要求	√	不要求	×	有具体规定



















































五、凯德美氟碳粉优势




                     氟碳粉末涂料可以回收利用，利用率高，能耗低，施工期更短。



2016年开始我国将大幅消减传统溶剂涂料在工业涂料中的比例，使其所占份额急剧下降，用5~10年时间
对传统涂料产业实行新技术嫁接与改造，最终将传统溶剂涂料市场份额缩减至1%以下。铝单板行业现在
仍在大量使用氟碳油漆和，来替代油漆涂料。而在金属效果上丙烯酸涂料，自然产生了大量的污染。凯
德美致力于发展高耐候性氟碳粉末涂料来代替油漆涂料。特别是采用邦定技术生产的金属氟碳粉，在耐
候性、色彩效果上表现非常优异。

                                                         凯德美氟碳粉均由含70%（PVDF）氟碳树脂制成

一、自凯德美KDM3000氟碳粉上市以来，始终如一地坚持保障客户权益，保证产品品质，通过了各项检测认证，
      我们承诺凯德美氟碳粉含有70%氟碳树脂，性能满足建筑型材GB5237.4-200X国家标准、欧洲标准Qualicoa、
      美国建筑制造业协会AAMA2604-02高性能涂层标准。


二、质量承诺

      凯德美KDM3000氟碳粉全体生产线员工都签署“产品质量承诺协议”，为产品质量承担无限连带责任氟碳粉的整个
      生产过程，6道工序、22个环节、层层把控、每个环节均有质量监督人与岗位负责人核检，详细记录数据并签字


三、经营承诺

      凯德美KDM3000氟碳粉全体市场经营领域人员签约承担无限连带责任
      凯德美氟碳粉市场经营领域的员工、商业合作伙伴及团队，全体人员均对氟碳粉的市场经营、服务品质签约承诺，全
      面维护产品品质，保障客户权益。


四、生产监控

      生产过程在线监控
      凯德美氟碳粉生产过程中，每个工序和岗位均安装高清摄像头，对各个工序进行实时监控，对每一批产品的生产过程
      进行在线监控。


五、技术突破
         采用高标准的技术标准和现代化检测设备构建氟碳粉氟含量鉴定体系
         凯德美氟碳粉为保障客户利益，维护市场秩序，在氟碳粉真伪、氟含量鉴定领域的研究取得了重大突破通过自主研发、联合国家级检测中心，整合国内各科
         研究机构的最新技术，构建了行业唯一的氟碳粉鉴定体系，并申请了国家专利，并能提供同行业客户委托检测服务。

六、产品质量管理体系
      严格执行ISO9001:2008质量管理体系
         凯德美氟碳粉遵照美国建筑制造业协会AAMA检验国际标准，按照GB5237.4-200X《铝合金建筑型材  第4部分：粉末喷涂型材》高级别氟碳粉质量要求，严格
         执行ISO9001:2008质量管理体系认证进行生产。


七、生产全流程保障
